Intraoral scanners are at the
forefront of
digital solutions for
dental technologies.

口腔内スキャナー

口腔内スキャナーは、口腔内を小型カメラで撮影し、そのデータをもとにコンピュータを介して立体画像を再現し、モニター上に映し出す装置です。
光学印象とも呼ばれ、口腔内の細部まで精密に捉えることができるので、必要な情報を正確に伝えることができます。

つまり、形態をそのままデータ化することができるので、遠隔地の歯科医師や歯科技工士との情報交換が容易になります。
またデータを集積することができるので、歯科治療法の発展にもつながるでしょう。

患者様にとっても快適で高効率な環境を構築するデジタルソリューションの未来形といえるでしょう。

モデルレスの試み

従来法で起こした石膏模型は患者個々の重要な情報となるため保管することになりますが、欠点として模型の破損、劣化が考えられ、多くの患者様の模型を長期間保存するとなると非常に多くの模型を保管することになるので保管費用が発生します。
デジタルデータの場合だと、保管スペースは必要ありません。
模型化したい場合のみ3Dプリンターモデルとして起こすことができ、もし破損や紛失してもデータがある限り何度でも製作可能です。

取扱いメーカー

デンタルバイオビジョンは国内流通口腔内スキャナーすべてに対応しています。

  • 3shape社TRIOS認定ラボ3shape社TRIOS認定ラボ3shape社TRIOS認定ラボ
  • align社iTero認定ラボalign社iTero認定ラボalign社iTero認定ラボ
  • MeditLinkMeditLinkMeditLink
  • Connect Case CenterConnect Case CenterConnect Case Center
  • Connect Case CenterConnect Case Center
  • Connect Case CenterConnect Case Center
  • Connect Case CenterConnect Case Center
機種別の口腔内スキャナー比較はこちら

すべては患者様のために

口腔内スキャナーを利用すると

  • 診療時間の短縮

  • トータルコストダウン

  • 洗浄や滅菌の手間いらず

  • 製作技工所が遠隔地でも
    変わらぬ品質と納期

  • 精度向上

  • リアルタイム可視化が可能

圧倒的な診療時間短縮につながります
01

Reduce medical time 圧倒的な診療時間短縮に
つながります

口腔内スキャナーを利用すると、従来の印象法よりも時間短縮が可能になることで、総診療時間を短縮することになります。

具体的には、トレーの洗浄や滅菌が不要で、印象材を準備したり、硬化待ちの時間も必要ありません。

高い精度の技工物を提供
02

High quality prosthetic 高い精度の技工物を提供

デジタルデータなので、従来法に起こりえた材料の寸法変化による精度の低下やテクニカルエラーを最小限に回避できます。

リアルタイムでの可視化により、再スキャンも容易なのでスキャンエラーがあればすぐに対応できるという利点もあります。

遠隔地の方の利便性が革新的に向上します
03

Improve convenience 遠隔地の方の利便性が
革新的に向上します

すべてがデジタルデザインなので必要に応じてデータのやり取りのみで設計過程を確認できます。
3ShapeコミュニケートやTeamViewerを用いれば遠隔地でありながらリアルタイムでデザインを確認することも可能です。
スキャンしたデータを送るだけなので、発送費用や梱包にかかる手間を省けます。

トータルコストダウンにつながります
04

Cost reduction トータルコストダウンに
つながります

口腔内スキャナーを利用することで、これまで使用していた印象材や石膏が必要なくなります。

また、歯科技工所に送付していた送料や、梱包の手間もかからなくなり、トータルコストは圧倒的に安くなります。

デンタルバイオビジョンがおすすめする
インプラント用のスキャンボディ

松風S-WAVE スキャンボディ

CASES

Case by intraoral scanner
( Non Model Case )
症例紹介

症例紹介
  • Monolithic Zirconia MOD Inlay
    フルジルコニアMODインレー
  • PMMA Provisional Fixed Cr
    PMMAプロビジョナルブリッジ
  • Telescope Full Zirconia Cr
    テレスコープ外冠フルジルコニアCr
  • Screwretained Full Zirconia Bridge
    スクリューリテインフルジルコニアBr
MORE
QUESTION and ANSWER

よくある質問

口腔内スキャナーで何ユニットくらいの症例が対応可能でしょうか?

弊社では基本的にIOS症例はすべてモデルレスで製作することを前提としています。
すでに実績として、天然歯補綴は12ユニットブリッジ、インプラント補綴でもフルマウスをモデルレスで完成させています。
きちんとしたデータ採得をおこなえばほとんどの症例に対応可能です。
※ただし複数歯インプラント症例の場合はIOSデータとは別に口腔内インデックス採得が必須となります。

口腔内スキャナーの症例に用いるマテリアルはどのようなものがありますか?

基本的にキャスト不要の材質であればほとんど可能です。
モデルレスでおこなう場合の最終マテリアルのほとんどはモノリシックジルコニア(フルジルコニア)となります。
その他、PMMA、ハイブリッドセラミックレジン、デンチャーベースレジン、ステント用クリアレジン、ガラスセラミック、ペクトン、チタンがあります。

口腔内スキャナーの症例で可能な設計はどのようなものがありますか?

フルジルコニアクラウン&ブリッジ、ジルコニアインレー&アンレー、スクリューリテインフルジルコニア、セメントリテインフルジルコニア、カスタムアバットメント(チタン、ジルコニア、ペクトン)プロビジョナルクラウン&ブリッジ、インプラントプロビジョナル、ハイブリッドレジンクラウン&ブリッジ、ペクトンコア、デンチャー、ガイド用各種ステントなどがあります。
以上はすべてモデルレスが可能ですが、レイヤリングが必要なケースは3Dプリンタモデルを用意することになります。

口腔内スキャナーのデータのみで術前診断は可能ですか?

デジタルデータのみでの診断も可能です。セットアップやインプラント埋入計画、クラウンやラミネートべニアを想定した最終補綴診断、これらをCADソフトでデザインし、2Dフォトの顔写真と重ね合わせたり、3Dフェイススキャナーの顔データを用いてより立体的に診断することも可能です。
デザインデータをスクリーンショットや動画でお渡しします。
デザイン後の模型が必要であれば3Dプリンタモデルとしてお渡しすることもできます。

インプラント症例の場合、どのスキャンボディーを使用すれば良いのでしょうか?

スキャンボディ+ライブラリ+チタンベース(リンク)は紐づいているので、どのスキャンボディを使用するかはとても重要です。
使用するスキャンボディによっては製作不可となる場合もあるのでご注意ください。
またご使用になるインプラントシステムによっても異なることから、事前に弊社までご相談ください。

納期はどのくらい必要でしょうか?

設計内容とユニット数によってことなりますので、都度弊社までお問い合わせいただくか、データ送付時から2週間後の納期をいただければほとんどは製作可能です。

Column

お預かりから完成までの流れ

1TRIOSの場合
3 shape communicateに登録

2iTeroの場合
My Aligntechに登録

3MEDITの場合
Medit Linkに登録

4Primescanの場合
Connect Case Centerに登録

5その他の場合

3 shape communicateに登録
  • 01

    3shapecommunicateにログインするためには初期登録が必要です。
    https://portal.3shapecommunicate.com/にアクセスし、Log in your accountにあるcreate new accountを開いてステップ1から入力します。

  • 02

    パスワードには、大文字、小文字、数字、特殊記号(例:@または#)の4つの文字種のうちの3つが含まれている必要があります。長さは8文字以上でなければなりません。

  • 03

    TRIOSのドングル番号を入力します。

  • 04

    歯科医院はPracticeを選択します。
    これで登録は完了します。

  • 05

    登録後のログイン画面

  • 06

    ログイン後Connection画面を開き、Add Connection からdentalbiovisionを入力してください。

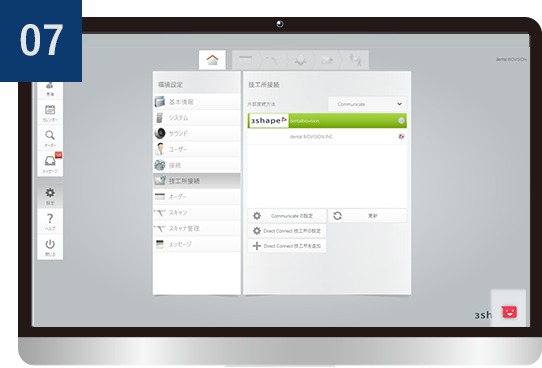

  • 07 Communicateの設定

    Add Connection 完了後、TRIOSを起動させて「設定」→「技工所接続」からdentalbiovisionを選択→「communicateの設定」を開き、登録したメールアドレスとパスワードを入力すれば完了です。

iTeroの場合
  • 01

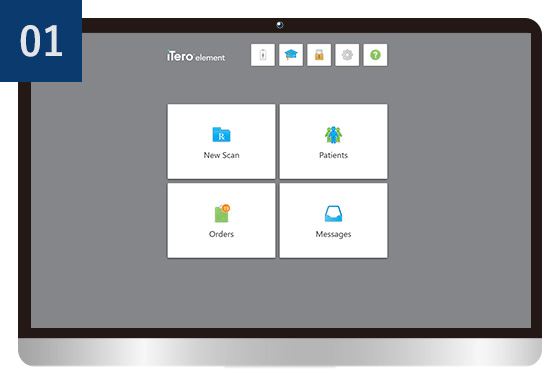

    新たな患者様は「New Scan」、既にiTeroに登録ある患者様は「Patients」から患者様情報を入力します。

  • 02

    ★印を入力の際、ケースタイプは「補綴」を選択し、送信先は「dental BiOVISION,INC」を選択して下さい。

  • 03

    作製する補綴物についての情報を入力することができます。

  • 04

    支台歯のスキャンはより精度の高いスキャンモードになるので抜けの無いようマージン等しっかり撮影してください。

  • 05

  • 06

    「Pre-Treatment Scan」を選択した場合は同顎で2つのスキャンができるのでインプラントの場合は歯肉の情報とスキャンボディーの情報を、コピーで作製する場合は支台歯とコピー元のスキャンを行ってください。
    ※①と②のデータを重ね合わせて作製するので、マッチングさせる為にも少し広めのスキャンをお願いします。

  • 07

    全ての撮影が終わってから「確認&送信」を押すと弊社へデータが送られることになります。

MEDITに登録
  • 01

    MEDITのウェブサイトhttps://www.medit.comから「Medit Linkログイン」を開きます。

  • 02

    アカウント登録ができていない場合は「クリニック」または「技工所」選択するとアカウント作成画面に移ります。

  • 03

    クリニック名等の必要事項を入力してアカウント作成します。

  • 04

    アカウント作成後、ログイン画面でメールアドレスとパスワードを入力してください。

  • 05

    MeditLinkをダウンロードすると、パートナー検索で技工所を探すことができます。

  • 06

    技工所検索する場合はmedit@dentalbiovision.jpを入力してください。

  • 07

    もしくは「パートナーを招待する」に同様のアドレスを入力してください。以上で登録と接続が完了になります。

  • 08

    すべてのスキャンが完了したら、「Order」をセレクトします。

  • 09

    「Partner」がdental BiOVISIONになっていることを確認し、「OK」を押すと送信完了です。

  • 01

    Primescanのウェブサイトhttps://customer.connectcasecenter.com/を検索し、マイConnect Case Centerの「今すぐログイン」をクリックします。

  • 02

    Connect Case Centerにユーザー名、パスワードを入力しログインします。

  • 03

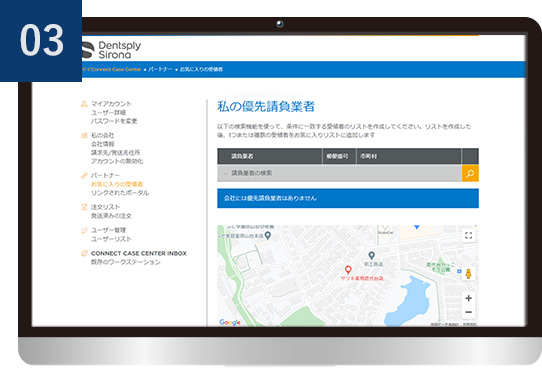

    「お気に入りの受領者」をクリックします。

  • 04

    私の優先請負業者で相手先を検索します。

  • 05

    直接検索を選び、請負業者の名前にbiovisionと入力し検索を開始をクリックしてください。

  • 06

    下部に検索結果が表示されるので、「+」で追加してください。

  • 07

    請負業者を「確認」で追加します。

  • 08

    上のリストに追加されます。

StlまたはPlyでエクスポートしたデータをドロップボックスで共有したフォルダに 入れていただくか、
ファイル転送サービスで info@dentalbiovision.jp にお送りください。
推奨:ドロップボックスでフォルダを共有する方法はこちらをクリックしてください。

How to use Dropbox
2

技工指示書(指示書)をメール添付していただく

データの未達や見過ごし、紛失等を避けるために必ず指示書をFAX送信していただくか、PDFにしてメールで送信してください。
FAX: 06-6398-5665 E-mail: biovision@dentalbiovision.jp
指示書はホームページよりダウンロードしていただけます。

3

確認出来次第担当者よりメールにて連絡

データの確認と設計内容確認のためにご連絡させていただく場合があります。

4

製作

5

納品
